IPEX20454连接器系列

主要参数

20454系列
板端型号	20455-0*0E
线端型号	20454-2*0T
间距	0.5
可提供pin数	20,30,40,50
适配极细同轴线	#36，#38，#40，#42，#44，#46
适配电子线	#32，#34，#36，#38，#40，#42，#44，#46

文件下载
产品目录：CATALOG CABLINE-VS SC
操作手册：IPEX20453操作手册
板端规格书：20455-0*0E
线端规格书：20454-2*0T

IPEX20454连接器系列，是日本精工（I-PEX)在2008年推出的一款连接器，它们的内部说法是CABLINE^®-VS，对于生产的各个环节来说，数字的叫法20454 453等会更加容易记忆，所以在各环节大家的叫法都逐渐统一为20454。I-PEX官网有关于该型号的脚位图、封装图、3D图等，对于板端的设计有很重要的参考信息，可以进去看看：IPEX20454连接器详细信息。

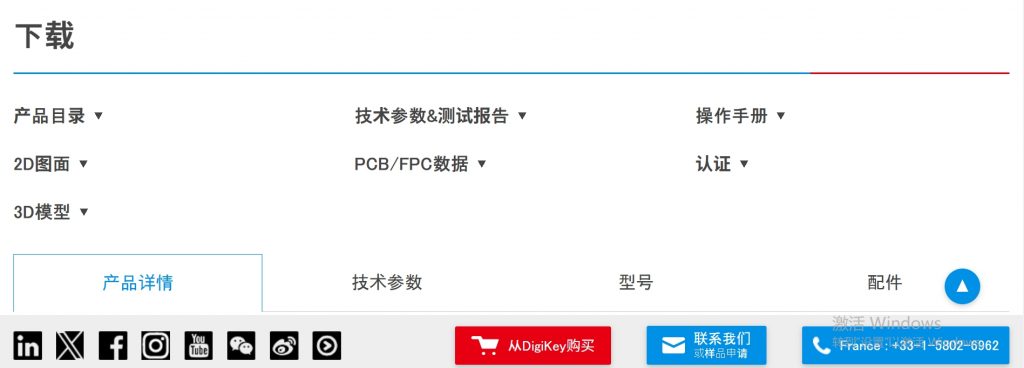

不得不说，小日本做的这个还真的细心，包含了上游板端设计贴片和下游线束工厂生产线束的所有资料，都大大方方的放出来给大家下载。国内外很多工厂都开这套模具，出货量也是非常的大，但这些工厂连个官网下资料的地方都没有。

这套连接器应用的非常广泛，我所接触到的所有行业、产品或多或少都有使用。如果空间和结构满足，使用它是成本最低的选择。同样，它的板端线端在国内外也有多家工厂开模生产，所有的极细同轴线工厂都能加工这款线束。

备注：线材外径小于0.5mm，理论上都可以装配在这款连接器上。具体的搭配，还要看产品对这款线束的传输速率、供电、硬度等需求，可以联系我咨询。
