极细同轴线线序的1接1和1接N

我们在跟工程对接的时候，会问到线序接法，是1接1还是1接N？这个是什么意思呢？这个1指的是哪一pin？

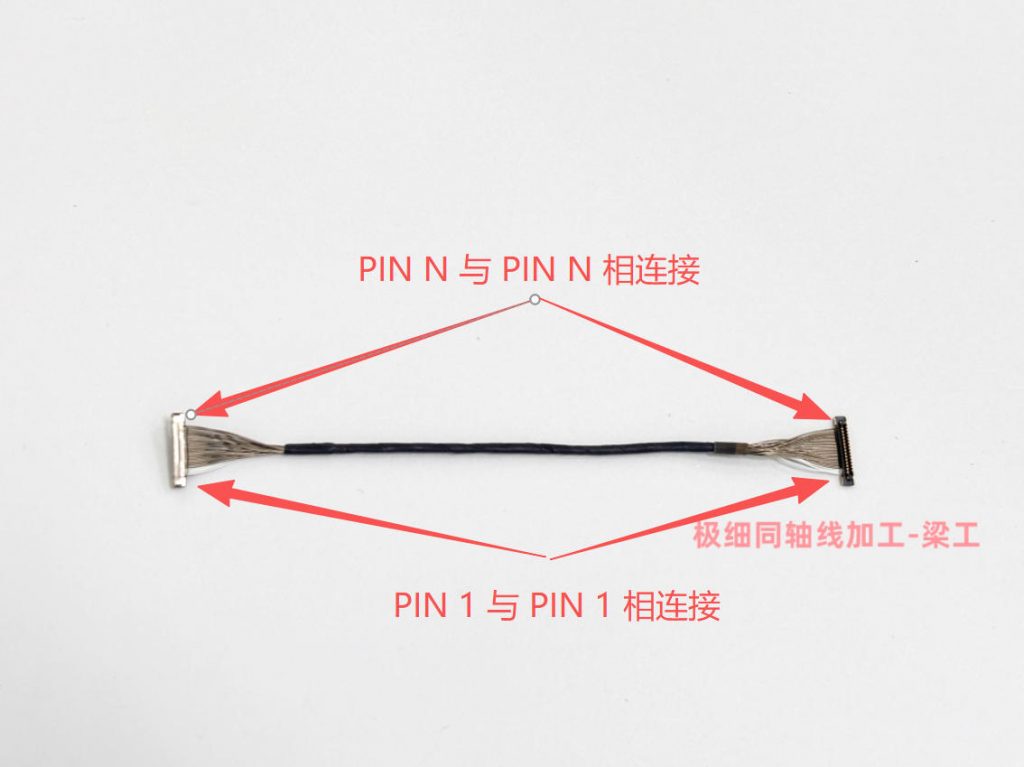

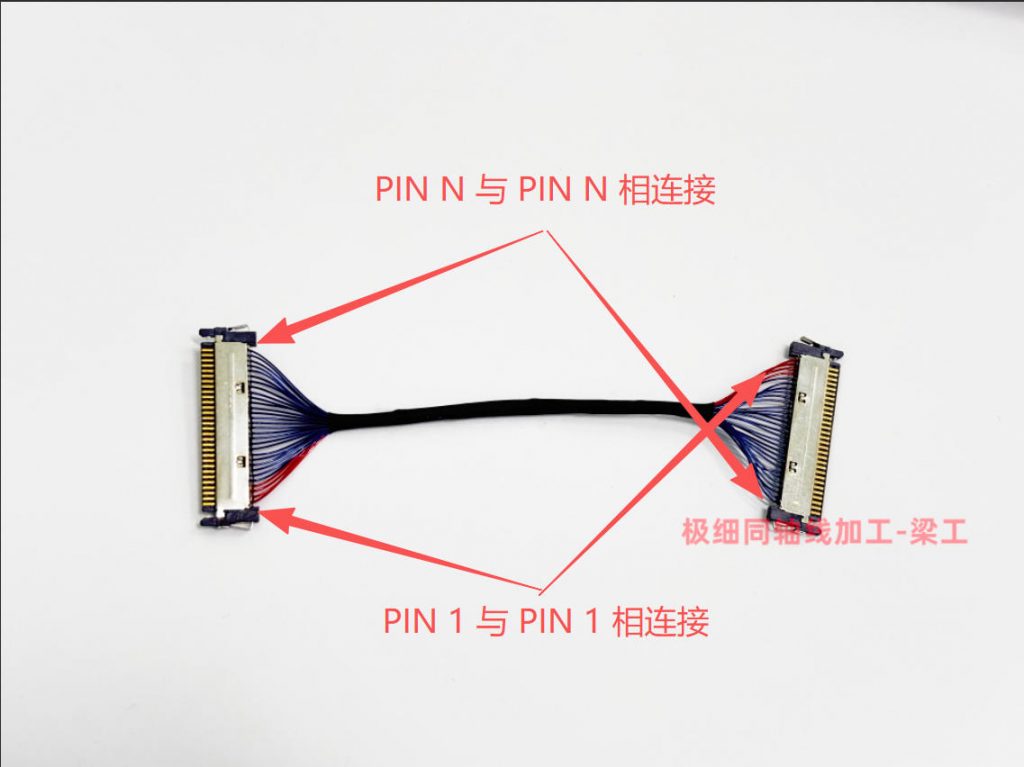

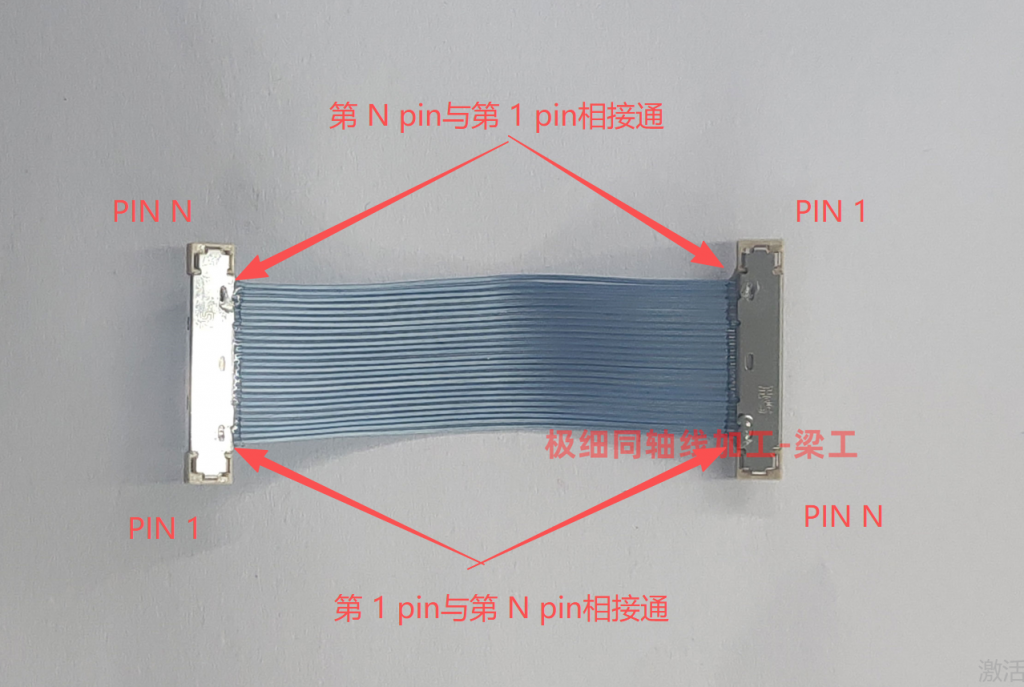

解释：1接1是指：线束板端左边定义的第1pin与右边定义的第1pin相接通，第2pin与第2pin相接通，3接通3。。。以此类推，一直到N接通N。反之，第1pin与第 N pin接通，第2pin与第 N-1 pin接通。。。第 N pin与第 1 pin接通，就是我们所说的1接N。

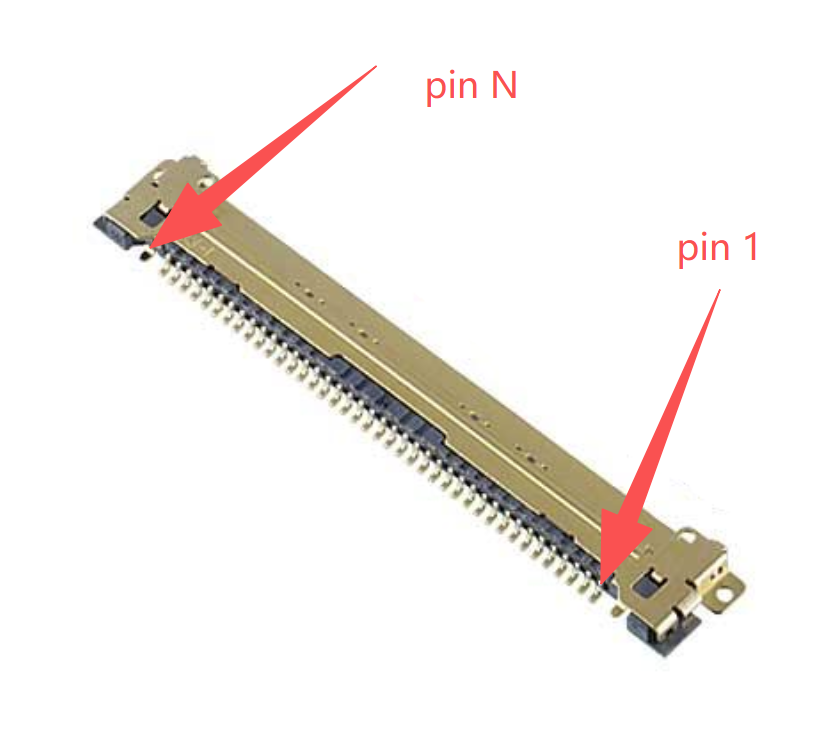

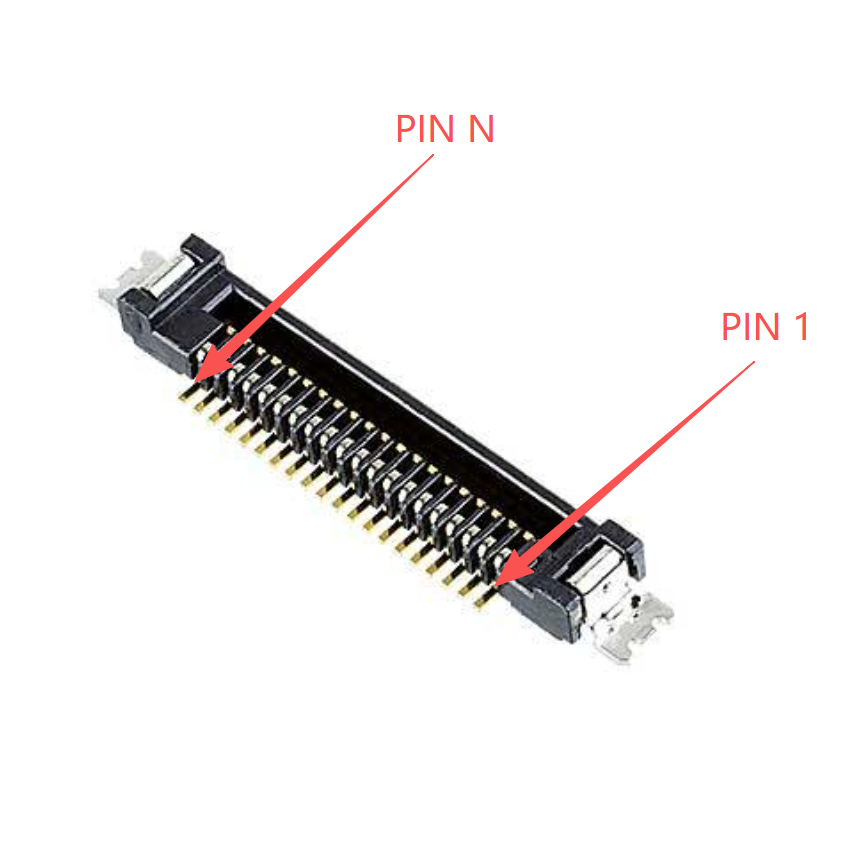

工程师对板端的定义，有时候是左边是1，有时候是右边是1，有时候会让人感到困惑。行业内比较通用的设计，是将板端连接器左边起第一pin为1，右边最后一pin为N。

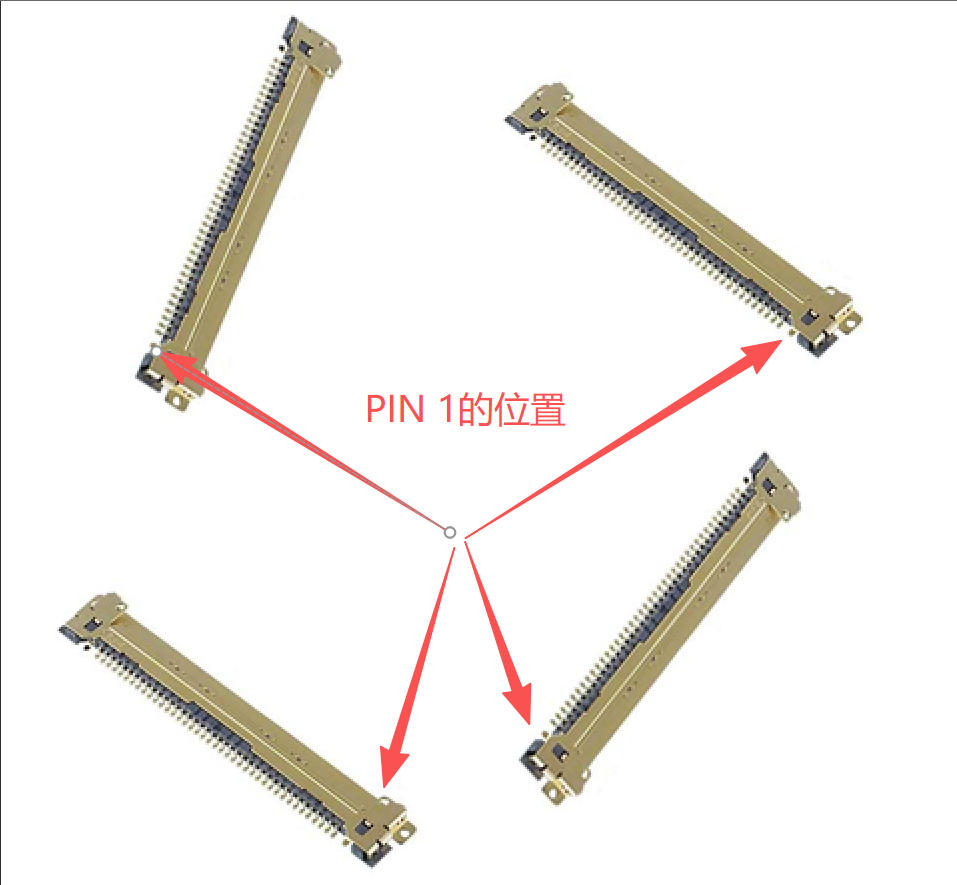

工程师对pin脚定义好后，要保持pin脚的一致性。不能因为板端的旋转、翻转、移动而改变他的定义位置。不能因为板端的旋转、翻转、移动而改变他的定义位置。不能因为板端的旋转、翻转、移动而改变他的定义位置。

板端定义好后，线端根据板端接线，进行左右连接即可。

1接1，1接N这种线序对于生产来说直观明了，但是由于其他原因，高清屏线序往往做不到这样的接法，会出现交叉相连。像1-4,2-8，3-。。等等，工程师在出图的时候，标注清楚即可。
