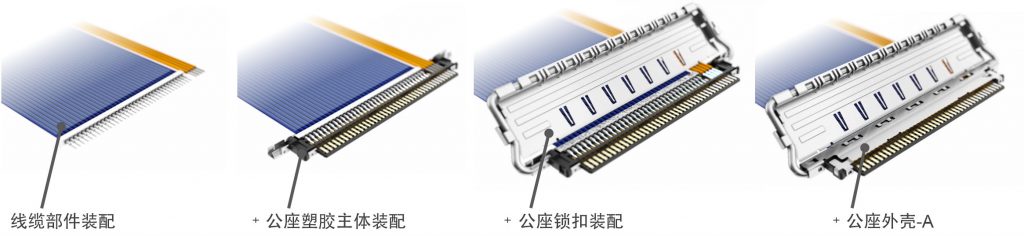

线束准备的主要过程:
- 准备电缆装配
- 将电缆组件安装到公座主体组件上,并将裸露的导线焊接到公座信号端子上
- 定位锁扣装配(或锁扣) 公座部件
- 盖上公座外壳,焊接所需的区域以完成公座线束

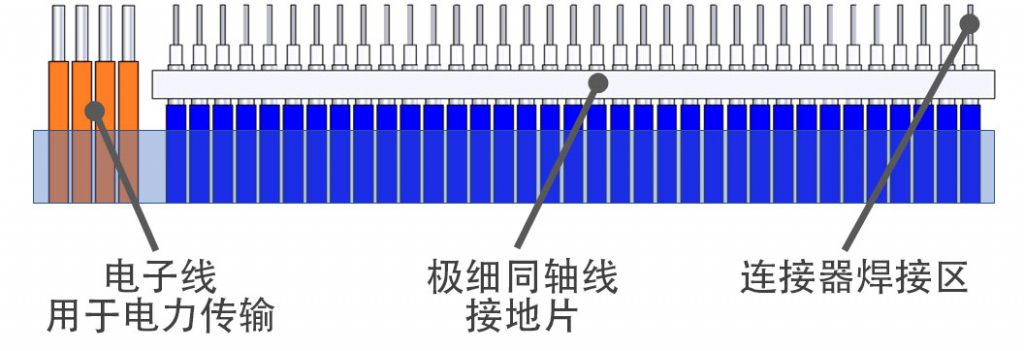

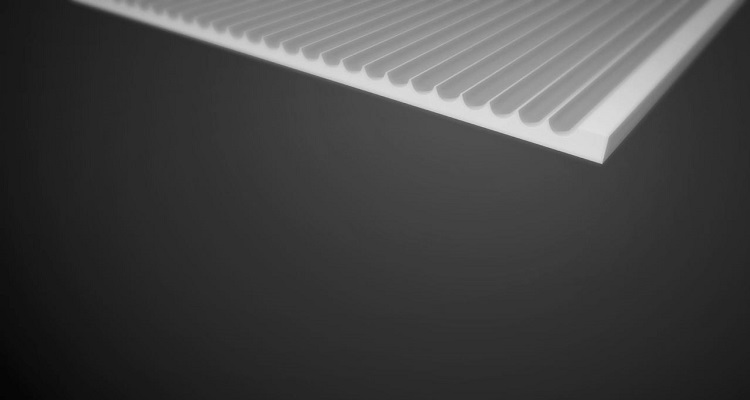

首先,对极细同轴线进行预处理,以便于线束装配。经过预处理的电缆称为电缆组件。这种预处理简化了连接器的电缆焊接过程,提高了公座线束质量的稳定性。这是在电缆被焊接到连接器之前完成的。


将电缆外层导体焊接于连接器外壳,电缆外层导体通过连接器与PCB板电气连接,以获得良好的接地特性。
